Назначение

KompasFlow поможет определить действующие на изделие силы и моменты, структуру течения внутри или вокруг изделия, оценить перепад давления, полного давления или температуры; оценить варианты исполнения конструкции и отбросить неподходящие.

Роль в жизненном цикле изделия

  • Проектирование - анализ конструкторских решений, поиск оптимальных решений.
  • Доводка - модификация конструкторских решений на основе данных с пилотного выпуска
  • Производство - проектирование технологических процессов
  • Эксплуатация - проверка изменений в конструкции, внесенных после анализа результатов эксплуатации

Преимущества
  • В основе KompasFlow лежит решатель FlowVision, проверенный временем и предприятиями в России и за рубежом
  • Доступная стоимость

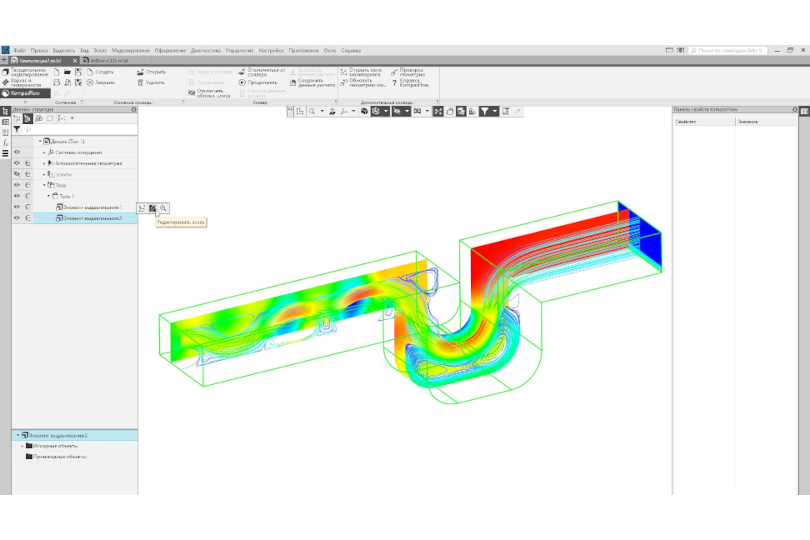

  • Выполнение расчетов непосредственно в интерфейсе КОМПАС-3D
  • Простые инструменты выполнения расчетов для конструкторов, не требуется углубленных знаний в вычислительной гидродинамике и математике
  • Простой переход от экспресс-расчета к решению тяжелых задач (передача расчетного проекта из KompasFlow во FlowVision )
  • Автоматическое построение сетки и быстрое изменение 3D модели в КОМПАС-3D без необходимости заново настраивать расчетный проект
  • Русскоязычная документация и поддержка
  • Многоядерный параллельный Солвер

Возможности

Физические модели

  • Внутренние течения
  • Внешние течения
  • Ламинарные и турбулентные течения
  • До-, сверх-, гиперзвуковые течения с образованием ударных волн
  • Теплообмен и теплопередача в газе, жидкостях и твердых телах
  • База свойств веществ дает возможность быстрого выбора свойств часто используемых веществ

3D-модель и сетка

  • Возможно решение задач в двухмерной (секторные и плоские задачи) и трехмерной постановке
  • В уже готовом расчетном проекте легко средствами КОМПАС-3D изменить форму геометрической модели и повторить расчет для новой модификации. Нет необходимости перестраивать расчетную сетку или граничные условия
  • Локальная динамическая адаптация сетки позволяет повышать точность расчета в местах, которые указывает пользователь. Сетки при этом строится полностью автоматически

Постпроцессинг

Возможна количественная и качественная оценка течения и/или аэро-гидродинамических зарактеристик устройства.

  • Инструменты качественной оценки: линии тока, векторы, цветовые контуры по поверхностям устройства или в сечении на основе значений температуры, скорости или давления
  • Инструменты количественной оценки: типовые характеристики для оценки сил, моментов, перепада полного и статического давления, средние температуры, расходы, тепловые потоки.

Области применения KompasFlow

Строительство, кондиционирование и вентиляция помещений

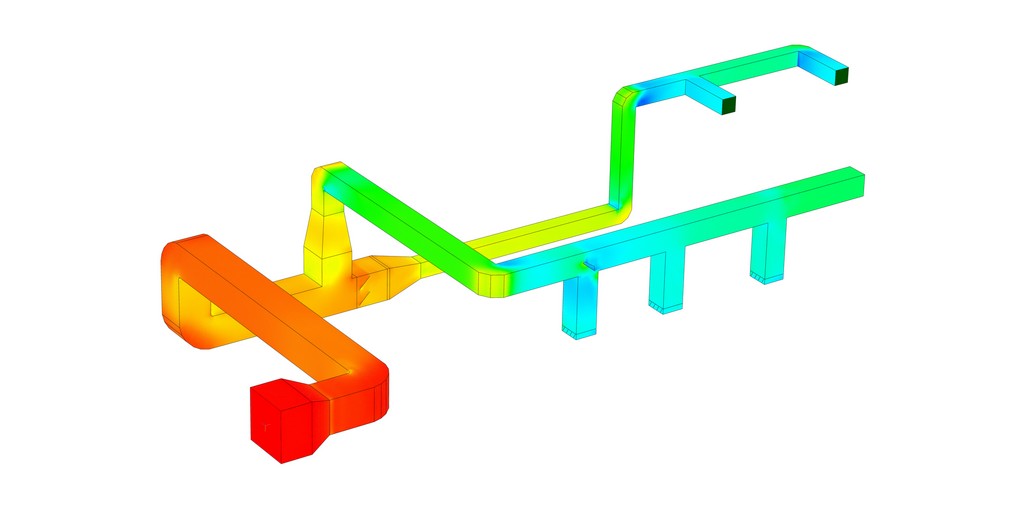

  • Определение аэродинамического сопротивления в вентиляционных каналах.
  • Моделирование и визуализация циркуляции воздуха в помещении сложной формы
  • Анализ работы климатического оборудования в моещении
  • Определение сопротивления воздухозаборников, решеток, направляющих/спрямляющих аппаратов
  • Определение ветровой нагрузки на объект сложной формы

Электрика

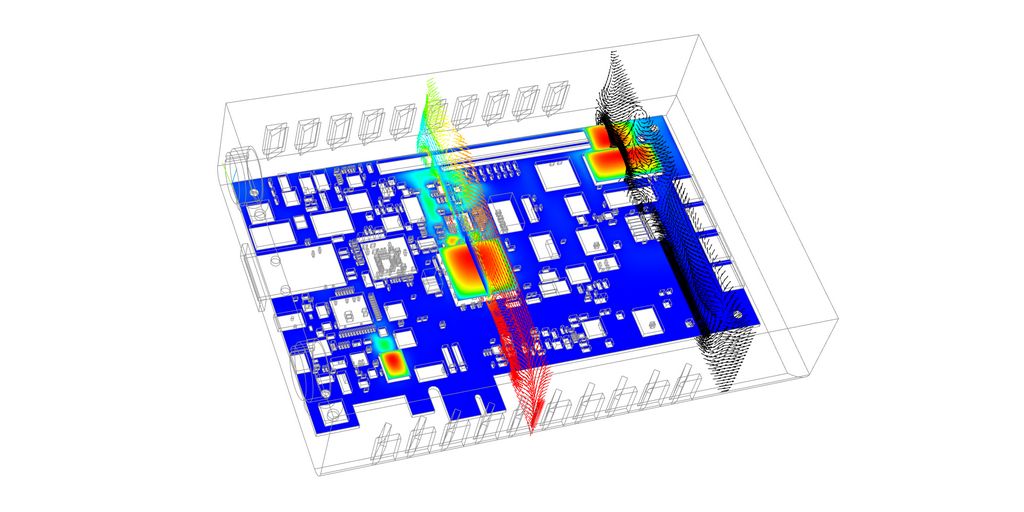

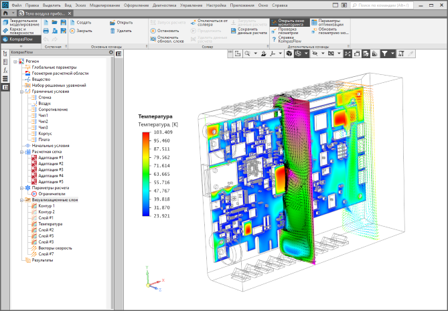

  • Охлаждение/нагрев блоков и отсеков радиоэлектронного оборудования

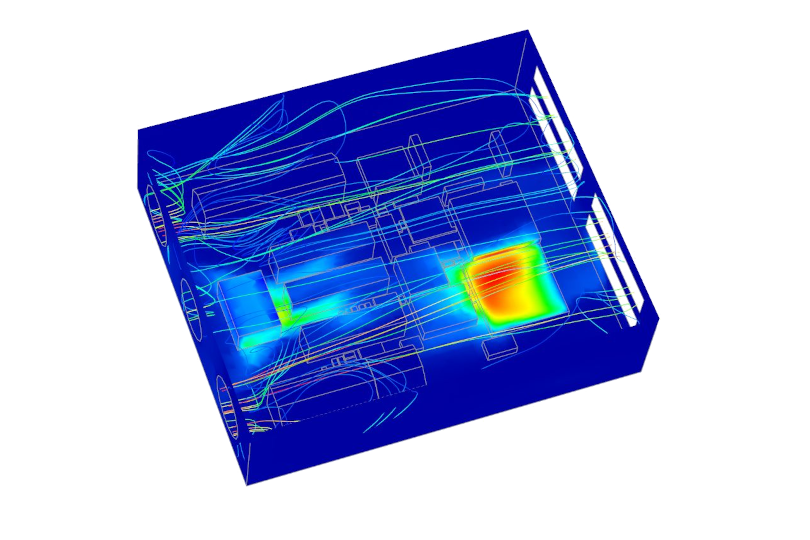

  • Моделирование естественного и вынужденного режима конвекции воздуха
  • Оптимизация конструкции корпуса блока
  • Оптимизация элементов на плате, блоков в отсеке

Арматура, трубопроводы, сантехника

  • Определение гидравлического сопротивления трубопровода или его участков

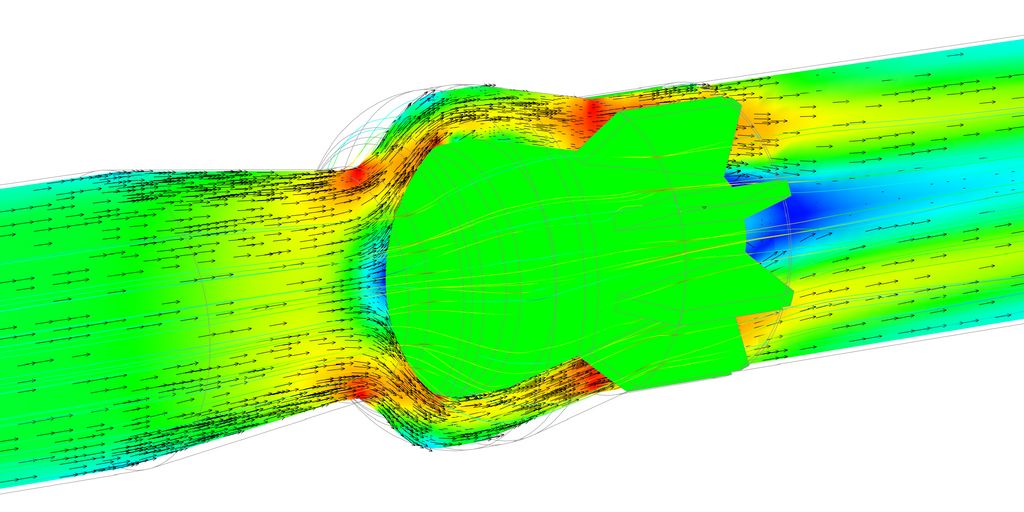

  • Определение гидравлического сопротивления клапанов, решеток
  • Моделирование течения в каналах и гидрорукава сложной формы

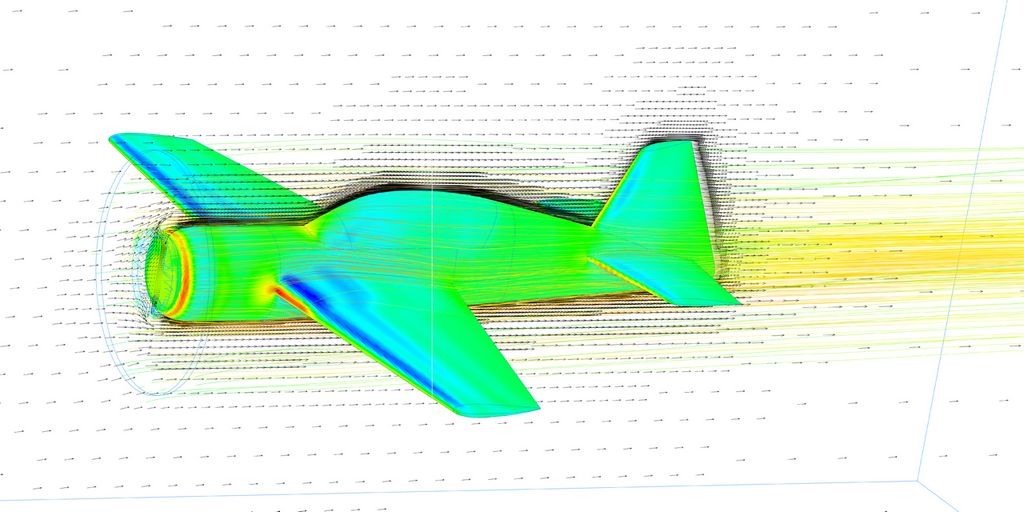

Аэро-гидродинамика

  • Определение сил и моментов, действующих на изделие
  • Локальная аэро- и гидродинамика

Внедрение и другие услуги

Помимо поставки KompasFlow, предприятия могут рассчитывать на полный комплекс услуг по внедрению КОМПАС-3D и KompasFlow в рабочие процессы предприятия:

  • обучение (выездное или в офисах компаний АСКОН и ТЕСИС);
  • разработка плана и помощь по внедрению ПО в существующие рабочие процессы;
  • разработка расчетных методик под конкретные задачи производства;
  • выполнение расчетов на заказ;
  • поставка программно-аппаратных комплексов;
  • русскоязычная техподдержка в инфраструктуре КОМПАС-3D.

Как попробовать KompasFlow?

Чтобы попробовать KompasFlow, возьмите в опытную эксплуатацию последнюю версию КОМПАС-3D, в составе которой он поставляется. KompasFlow также входит в пробную версию КОМПАС-3D.

Встроенный самоучитель и учебные видеоматериалы помогут вам сделать первые шаги в области аэро- и гидродинамических расчетов.

При необходимости во время освоения вы всегда можете обратиться к поставщикам КОМПАС-3D - опытные методисты и курсы обучения всегда помогут вам в получении новых прикладных знаний.

Стоимость и приобретение KompasFlow

Разработчик KompasFlow - инжиниринговая компания "ТЕСИС".

KompasFlow включен в Реестр российского программного обеспечения под№8948 Приказом Минкомсвязи России от 28.01.2021 №45

Поставкой и внедрением KompasFlow занимается компания "АСКОН", партнер "ТЕСИС" по консорциуму "Развитие".

Стоимость KompasFlow по состоянию на октябрь 2023 г. составляет 215.000 рублей.

Получите подробную консультацию по вопросам стоимости, поставки и эксплуатации KompasFlow в ближайшем офисе компании "АСКОН":
8-800-700-00-78 (звонок по России бесплатный)

Документация, установка и техподдержка

Где скачать и как установить

KompasFlow - это приложение для КОМПАС-3D , оно не устанавливается независимо и входит в инсталлятор самого КОМПАС-3D. Скачать КОМПАС-3D можно на сайте https://kompas.ru/

Техническая поддержка

Техническая поддержка оказывается в рамках техподдержки КОМПАС-3D группой компаний АСКОН. Используйте свой личный кабинет для обращения за техподдержкой по КОМПАС-3D

Документация

Документацию KompasFlow можно скачатьпо этой ссылке
